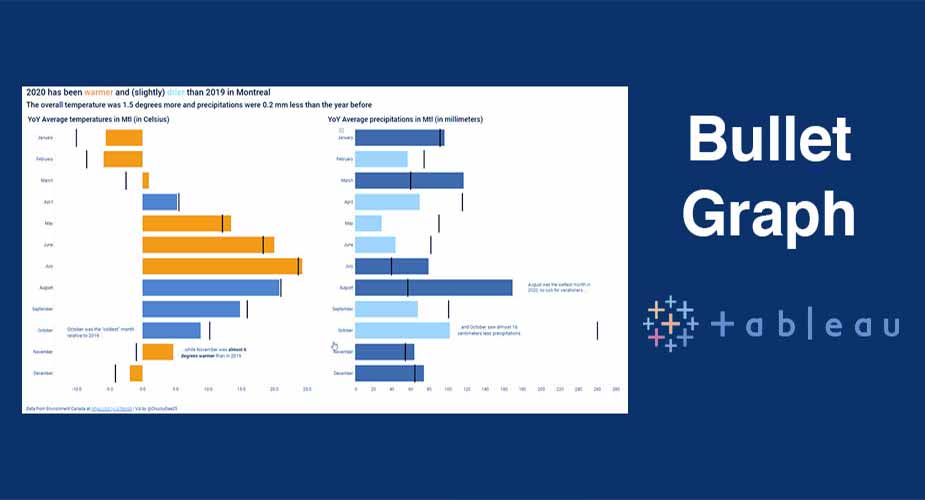

نمودارهای Bullet یا Bullet Graph
نمودارهای Bullet یا گلوله ای یک تجسم از نوع پیشرفته هستند که اطلاعات دقیقی را در مورد مجموعه داده ارائه می دهند. در اینجا، می خواهیم اصول اولیه نمودار گلوله ای را بیاموزیم و نحوه ایجاد آنها را در Tableau ببینیم.
Bullet Chart چیست؟
نمودار Bullet نوعی نمودار میلهای پیشرفته است که در آن میتوانیم دو اندازه را روی یک میله مقایسه کنیم. در نمودار گلوله، اندازه اولیه با نوار تیره اصلی در جلو و اندازه ثانویه در زیر میله اصلی به عنوان خط مرجع نشان داده می شود. علاوه بر این، می توانیم خط مرجع را به بخش هایی مانند 50٪، 80٪ و سپس 100٪ تقسیم کنیم.
برای مشاهده ویدیوی آموزشی Bar Chart in Tableau در یوتیوب لینک زیر را کلیک کنید ⇓
⇐ ⇐ Rounded Progress Bar Chart in Tableau
بنابراین، می توان گفت که نمودارهای Bullet ای یکی از آموزنده ترین نمودارها هستند که فضای کمتری را اشغال می کنند و جزئیات و داده های بیشتری را در خود جای می دهند. فرض کنید می خواهیم دو معیار، فروش واقعی و فروش مورد انتظار را با هم مقایسه کنیم. بنابراین در اینجا، معیار اولیه ما به این معنی است که خط تیره فروش واقعی و خط مرجع فروش مورد انتظار خواهد بود.
با استفاده از نمودار Bullet ، به راحتی میتوانیم این دو اندازه را روی یک نمودار Bullet داشته باشیم. سپس با استفاده از تجسم میتوانیم ببینیم که آیا فروش واقعی ما با تأخیر، برابر یا فراتر از ارزش فروش مورد انتظار است یا خیر.
به طور مشابه، میتوانیم از نمودار Bullet بهعنوان سنج یا تجسم اندازهگیری استفاده کنیم که در آن میتوانیم معیارها را با یکدیگر مقایسه کنیم و بنابراین پیشرفت یک اندازهگیری را تجزیه و تحلیل کنیم.
نحوه ایجاد نمودار Bullet
مراحل زیر را برای ایجاد نمودار Bullet در Tableau دنبال کنید. ما به شما پیشنهاد می کنیم قبل از شروع ساختن این نمودار، مجموعه داده خود را در Tableau آپلود کنید. ما از مجموعه داده ای از فروش فروشگاه لوازم الکترونیکی استفاده می کنیم.
مرحله 1: یک برگه خالی/جدید در یک کتاب کار Tableau با مجموعه داده خود آپلود شده باز کنید. فیلد یک بعدی را انتخاب می کنیم. زیر مجموعه و دو فیلد اندازه گیری; سود و فروش از لیست فیلدها. سپس گزینه bullet graph را از پنجره تجسم انتخاب می کنیم. روی گزینه Show Me کلیک کنید تا به صفحه تجسم دسترسی پیدا کنید.
مرحله 2: اکنون، یک نمودار Bullet دریافت می کنیم که دارای میله هایی با خطوط خاکستری در پس زمینه و خطوط آبی در بالای آن است. خطوط خاکستری به عنوان خطوط مرجع شناخته می شوند و خطوط آبی خطوط واقعی هستند. بنابراین، از دو معیار انتخابی ما، یکی به خط مرجع و دیگری به خط اصلی (آبی) تبدیل می شود. فیلد خط مرجع همانی است که در کارت جزئیات بخش علامت ها نشان داده شده است.
ما می توانیم این دو فیلد را با یکدیگر تغییر دهیم یا عوض کنیم. برای تبدیل فیلد خط مرجع به عنوان فیلد خط اصلی، روی محور x کلیک راست کرده و گزینه Swap Reference Line Fields را انتخاب کنید. همچنین، میتوانیم نوع View را تغییر دهیم
نمای استاندارد تا کل نمای به طوری که نمودار کل صفحه را پوشش دهد.
نمودار Bullet در Tableau
مرحله 3: در مرحله بعد، نوع تجمع را برای خط خود تنظیم می کنیم. ما آن را به عنوان میانگین انتخاب می کنیم. همچنین می توانید نوع نوار، محدوده، خط، برچسب، راهنمای ابزار، قالب بندی نوارها و خطوط و غیره را از کادر ویرایش در تابلو تنظیم کنید. برای دسترسی به این کادر ویرایش روی x-axis راست کلیک کرده و گزینه Edit Axis را انتخاب کنید.
مرحله 4: اکنون، خط مرجع را ویرایش می کنیم تا بخش های درصدی از مقادیر متوسط سود را در خط مرجع قرار دهیم. برای این کار بر روی محور Sales کلیک راست کرده و گزینه Edit Reference Line را انتخاب می کنیم. سپس 50٪، 80٪ از میانگین سود را انتخاب می کنیم.
با این کار یک کادر محاوره ای باز می شود که از آنجا می توانید محاسبات خط مرجع را ویرایش و قالب بندی کنید.
با انتخاب گزینه میانگین درصد، خط مرجع خود را به سه بخش تقسیم می کند. وقتی مکان نما را روی خط مرجع نگه می دارید، ابتدا علامت 50% میانگین سود را با مقدار مشاهده خواهید کرد.
جلوتر در خط مرجع، 80٪ از علامت میانگین سود را با مقدار پیدا خواهید کرد. به این ترتیب، می توانیم مقادیر اصلی را در نوار آبی و مرجع، مقادیر دقیق تر را در خط مرجع مشاهده کنیم.
خرید لایسنس تبلو
مرحله 5: بنابراین، نمودار گلوله نهایی ما که ارزش فروش و سود را برای هر زیر شاخه یا برند الکترونیکی نشان می دهد آماده است. هنگامی که ماوس را روی هر یک از نوارهای جداگانه نگه می دارید، اطلاعات بیشتری در مورد آن مانند نام زیر مجموعه، ارزش کل سود برای زیر مجموعه و کل فروش برای زیررده دریافت خواهید کرد.
